1.項目概述

　　華能山東石島灣核電廠(簡稱石島灣核電廠)由華能集團公司牽頭開發，廠址位于山東半島東海岸威海市所轄榮成市境內，地處石島管理區寧津所街道辦事處東南海濱，東部瀕臨黃海。一期工程建設一臺 20 萬千瓦級高溫氣冷堆核電機組，擴建工程規劃建設四臺百萬千瓦級大型先進壓水堆和一臺百萬千瓦級的高溫氣冷堆核電機組,目前高溫氣冷堆示范工程計劃于 2015 年 8 月底進入開始調試。

　　在前幾年的建設過程中，廠區根據生產、辦公需要，規劃、敷設多種地下管線及相關臨時管線。由于地下管線的特殊性、復雜性和隱蔽性，且資料又以圖紙形式保存，采用人工管理很難有效及時對管線系統進行統計、檢索查詢等操作，容易造成各種文檔資料不全，信息滯后，更新不及時。由于缺少管線之間的空間管理手段，管理人員很難客觀地分析出管線之間的空間分布、交叉關系等復雜的信息，施工時容易挖斷臨近管線，也不利于后續管線的維護、更新改造和進一步合理規劃，造成管網管理工作諸多不便。同時，隨著工程建設的推進，地下管線分布將越來越密集、越來越復雜，越早形成可視化的地下管線電子地圖并形成動態更新機制，越有利于地上地下空間的合理規劃、各類建設的安全施工、管線自身的有效管理和維護。為此，石島灣核電廠計劃開展地下管線信息系統建設，為管線管理及廠區運行提供準確的地下管線數據，實現管線管理數字化，管線查詢分析一體化，輔助管線規劃設計，為企業發展提供決策支持信息。

2.建設目標

　　結合我公司在管線系統建設方面的經驗和對華能山東石島灣核電廠需求的分析理解，在此基礎上開發的地下管線信息系統系統建成投入使用后應將實現下列目標：

(1)實現對廠區綜合地形和管網數據成果的數字化和集中管理、高效存儲，實現其與設計文件的關聯，實現對華能山東石島灣核電廠設計文件、規劃成果、圖紙檔案的綜合管理;

(2)建成一個可持續擴展的廠區可視化管理系統，實現對華能山東石島灣核電廠地下管線信息的二、三維可視化展示與分析應用，為電廠計劃控制、安全質保、設計管理、工程管理、調試管理、運行使用、設施維修、信息化等業務部門，提供信息化作業手段，提供生產、管理的輔助決策支持;

(3)實現與電廠辦公或生產系統的數據與服務共享，為華能山東石島灣核電廠各級領導及各業務部門提供生產、管理、決策、指揮的科學依據;

(4)支持廠區地下管線信息的不斷完善(包括管線的始端、終端、所屬系統等)、更新，滿足對系統實時維護、系統功能及接口的進一步擴展要求。

3.系統整體框架

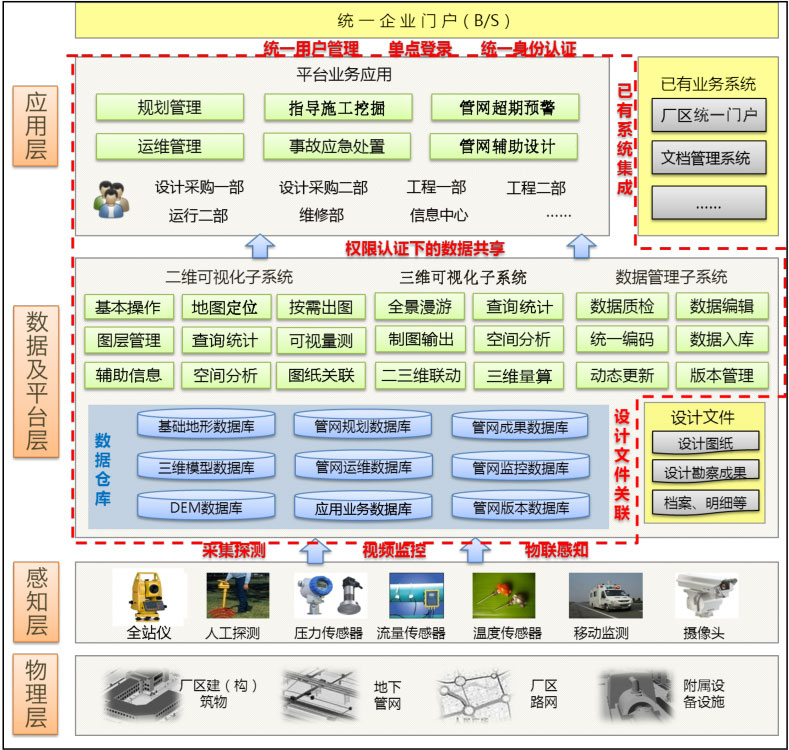

　　地下管線信息管理系統建設包括數據管理工具、二維可視化、三維模擬可視化等三個子系統。

4.系統功能

4.1 管線數據管理子系統

　　數據管理工具是在廠區空間管網數據的框架基礎上，基于 SuperMap Object.Net 組件運用.Net 語言開發出一套管線數據管理 C/S 子系統，采用圖示化管理，為廠區地下綜合管網的更新、數據檢查、入庫及圖形繪制提供服務，保證了地下管線數據的完備性、準確性及現勢性，用戶可以通過該系統將探測的管線數據進行質檢、更新入庫，同時提供數據出圖、備份及歷史查看等功能。

4.2管線二維瀏覽B/S子系統

　　廠區管線信息瀏覽 B/S 子系統采用瀏覽器/服務器模式，為管網權屬部門提供視圖、定位、查詢、統計及分析等管線功能服務，增強用戶的體驗，方便地下管線數據被其它部門調用，破除各業務部門的信息“孤島”，實現了數據的共建共享。

4.3管線三維可視子系統

　　廠區管線三維可視子系統能夠讓用戶更加直觀的去了解管線點的空間分布及層次結構關系，通過對廠區地面建模、管線點自動化建模、查詢統計、空間分析等，為廠區管網的規劃、建設與管理決策提供直觀的數據支撐。

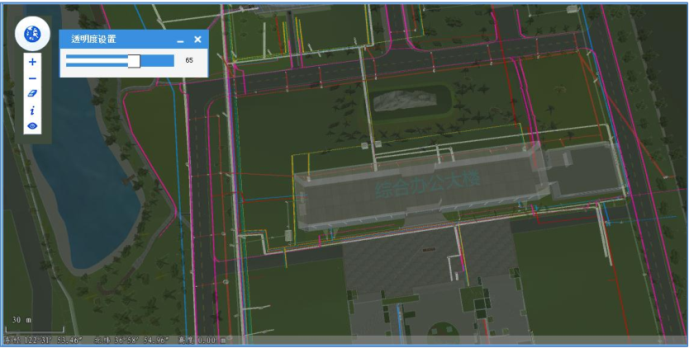

圖1 三維管線透明度自由設置

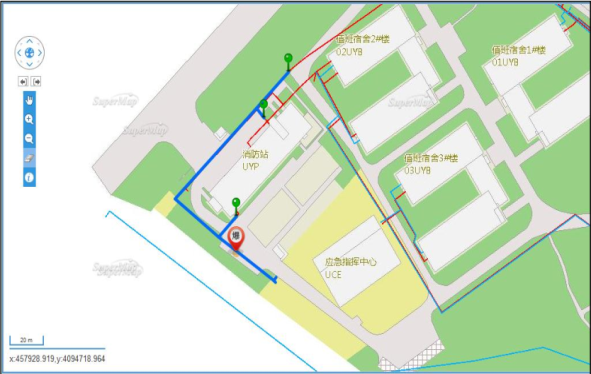

圖2 三維管線信息查詢

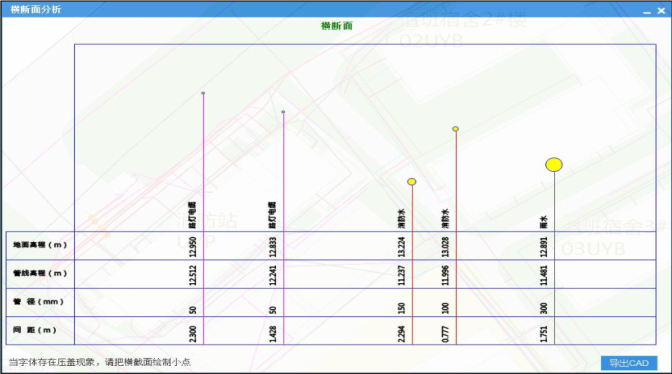

圖3 管線橫截面分析

圖4 管線爆管分析

5.與其他系統集成

(1)統一門戶集成

　　從門戶登陸后，門戶的認證信息可以從它的域帶到管線系統中，管線系統根據獲取到信息并認證實現單點登錄。

(2)文檔管理系統集成

　　由文檔管理維護人員來維護設計圖紙與對應管線點之間的關聯關系，用戶就能方便通過管線點獲取對應設計圖紙信息。

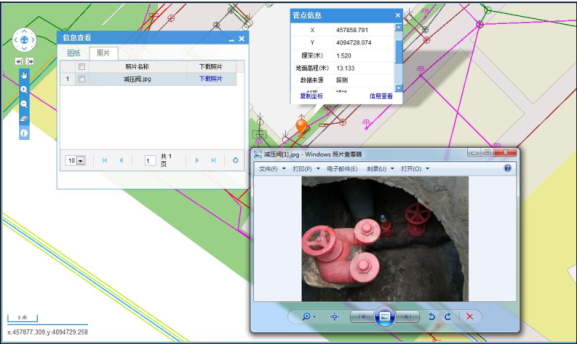

(3)照片管理系統集成

　　將管網覆土前照片上傳到照片管理系統中，再將這些照片與所對應的管線、管點建立關聯關系，用戶就能夠方便通過管線點查看到對應照片信息。
