城市信息模型（CIM）基礎平臺（以下簡稱“CIM平臺”），作為建設數字孿生城市的重要支撐，是管理和表達城市立體空間、建筑物和基礎設施等三維數字模型，支撐城市規劃、建設、管理、運行工作的基礎性操作平臺，是智慧城市建設的基礎性和關鍵性信息基礎設施。

BIM，可理解為建筑信息模型（Building Information Modeling）或者建筑信息管理（Building Information Management），是以建筑工程項目的各項相關信息數據作為基礎建立起的三維建筑模型，具有信息完備性、信息關聯性、信息一致性、可視化、協調性、模擬性、優化性和可出圖八大特點，廣泛用于建筑設計和建造過程。相比3ds Max模型數據，BIM模型數據更精細、精度更高，并且有完整的語義及屬性信息，可以滿足CIM+應用中精細化管理的需要。另外，BIM模型數據拓?fù)浣Y(jié)構更完整，更適合做空間查詢和空間分析，是CIM平臺重要的數據來源。

超圖信息CIM平臺采用新一代BIM+GIS技術，突破了BIM主流數據的無損接入、BIM數據與三維體模型無縫對接技術、超百萬級BIM模型實時繪制等關鍵技術，實現了BIM數據接入、處理、渲染到分析及結果的輸出，形成了完整的閉環，面向城市、園區、社區、樓宇等不同層次的場景空間，支撐全空間覆蓋、全周期管控、全業務協同的空間治理應用，有效提升城市空間治理能力。

BIM數據接入

國內外BIM軟件很多，但是文件格式各不相同，為了支持BIM數據無損接入，SuperMap GIS產品提供了Bentley、AUTODESK CIVIL 3D、Tekla等BIM設計軟件的數據導出插件，導入到SuperMap中。同時，支持對交換格式IFC的對接，以及國產BIM軟件PKPM（建研院）、廣聯達等的支持。超圖通過與BIM相關公司加深戰略合作，支持以數據源的方式直接打開Revit、CATIA、CityGML等數據，從而實現了BIM與GIS數據的無縫銜接。

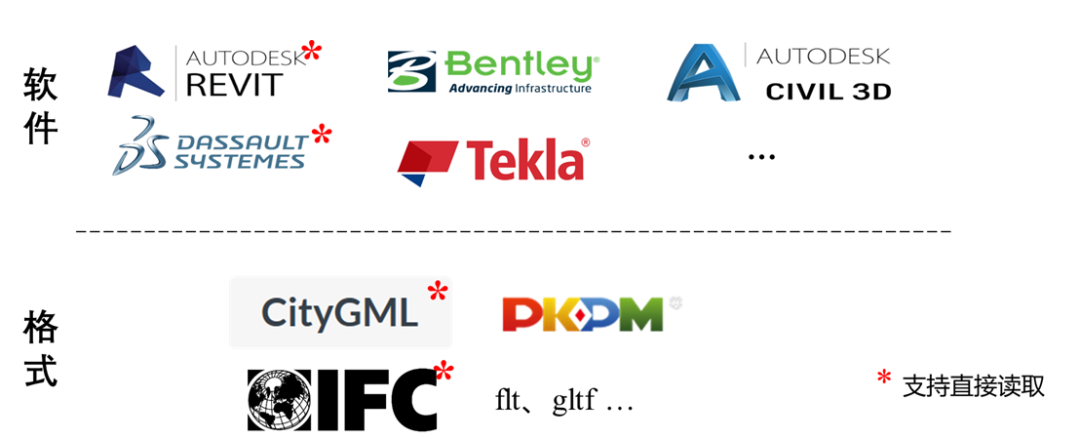

SuperMap GIS支持的BIM

BIM數據處理與管理

1.模型編輯

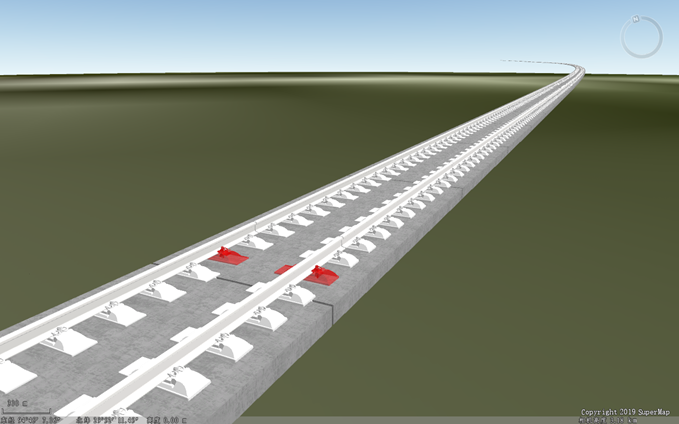

SuperMap GIS產品不僅可以編輯BIM對象的幾何信息和屬性信息，還可以編輯BIM對象的某個子對象，如：子對象的紋理替換、紋理的色調調整等，還支持導出為OSGB、S3M、GLTIF、STL、OFF、DAE等多種數據格式。

此外，為了方便用戶更便捷地編輯BIM模型位置，SuperMap GIS產品提供了模型數據集的批量編輯功能，可對整個數據集圖層進行平移、旋轉等操作。

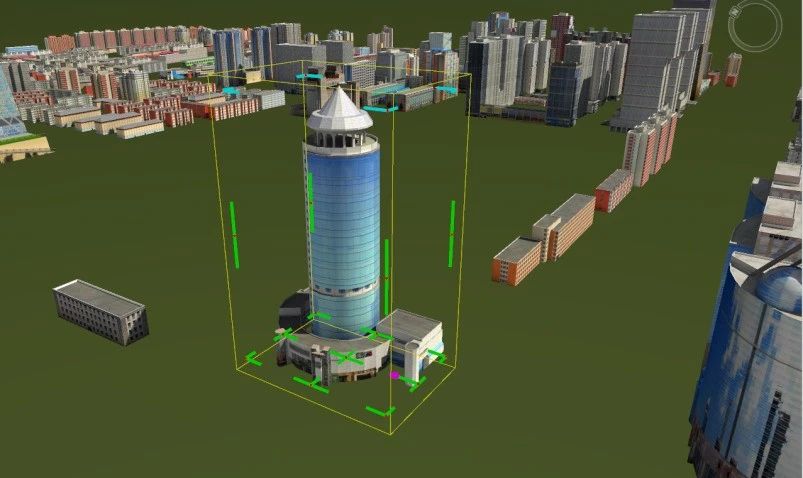

模型編輯

2.分組管理

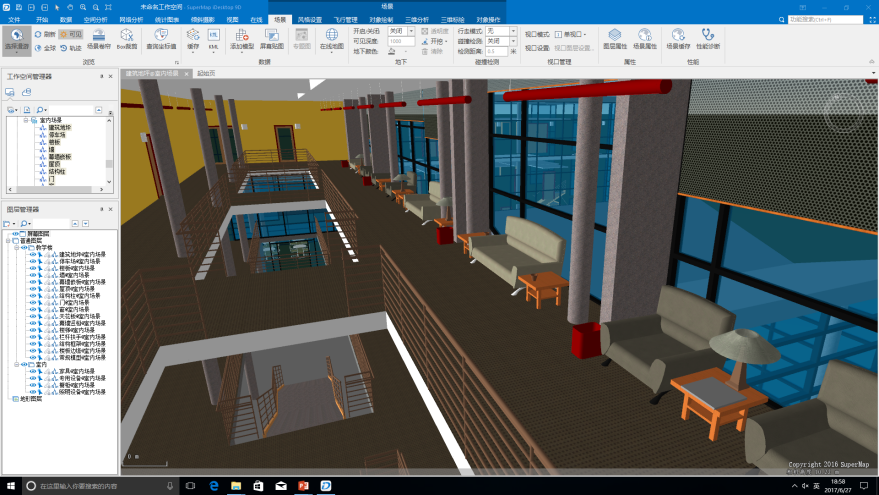

SuperMap GIS產品支持對BIM圖層自定義分組，通過圖層開關可快速查看一個或多個類型的模型數據。

分組管理

3.模型裁剪

SuperMap GIS產品支持對模型進行裁剪，主要包括平面裁剪、Cross裁剪、BOX裁剪以及指定對象裁剪，賦能CIM平臺實現對城市信息模型進行裁剪處理。

（1）平面裁剪：通過繪制平面，只顯示平面單側的場景，實現對模型的裁剪。

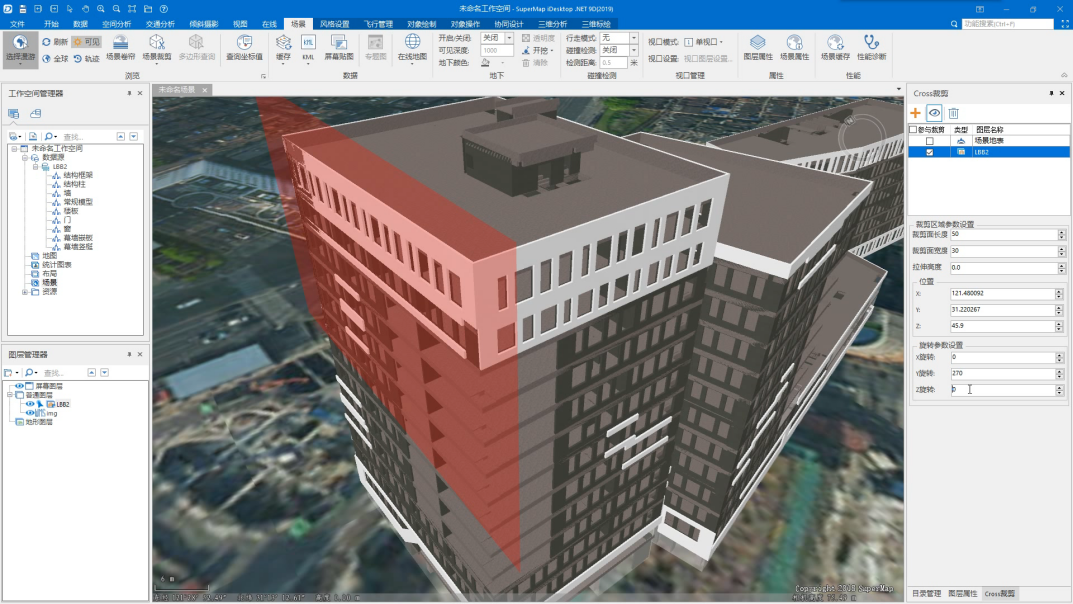

（2）Cross裁剪：即四邊形裁剪，通過繪制四邊形，裁剪掉四邊形所在范圍內的數據，可以查看模型內部情況，支持橫向、縱向、旋轉。

Cross裁剪

（3）BOX裁剪：指通過設定的Box區域（具有一定長、寬、高的長方體），對指定對象模型進行裁剪，顯示Box區域內或者區域外的場景。另外，Box裁剪只是設置場景中的模型等數據在Box區域內或者區域外是否顯示，并不對其進行實際的裁剪操作。

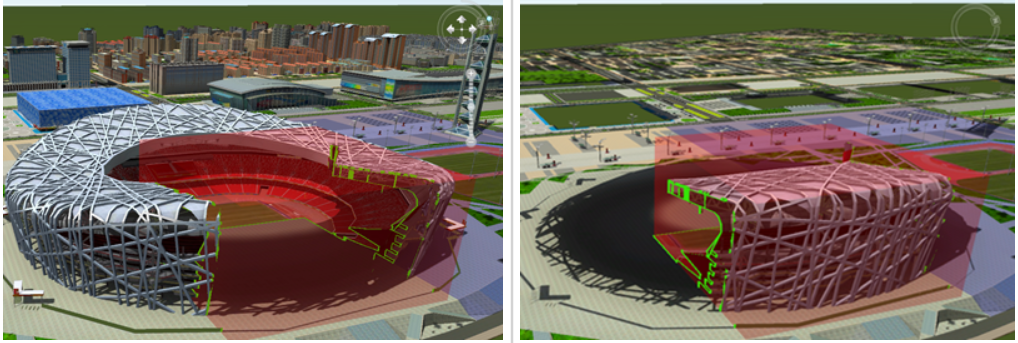

使用Box裁剪，可以在不進入模型內部的情況下直接查看模型內部的情況。例如，對鳥巢模型設定局部Box裁剪區域，效果如下圖所示。

BOX裁剪

（4）指定對象裁剪：SuperMap GIS產品支持對指定對象進行裁剪，根據模型ID進行裁剪過濾，實現對精模緩存的指定對象進行裁剪。

4.模型切分

SuperMap GIS產品支持對模型進行切分，支持設置切分?jǐn)?shù)量，將選中或全部模型對象切分為多個對象。

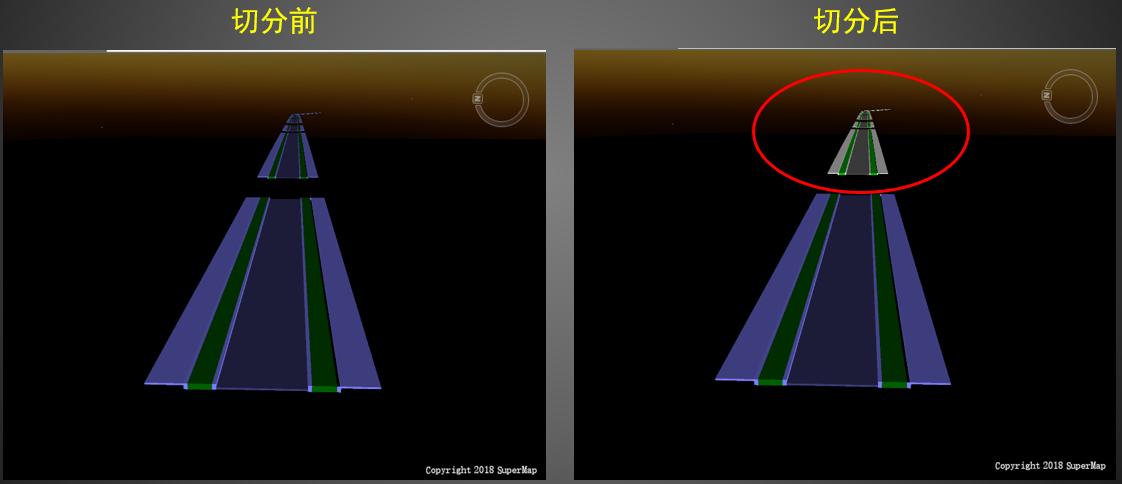

模型切分

5.動態模擬

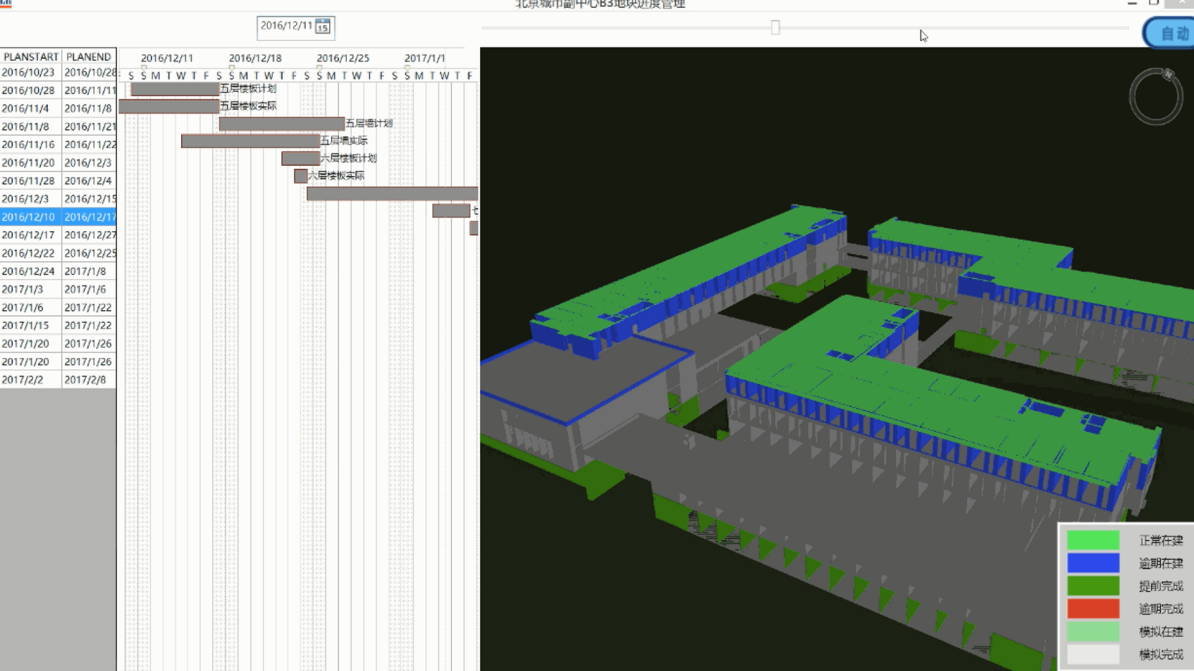

SuperMap GIS產品支持設置BIM模型的顯示和隱藏，實現動態模擬功能。在實際應用中，可以模擬建筑物構建過程、查看建筑生產情況等。

動態模擬

6.流形矯正

SuperMap GIS產品支持對拓?fù)溴e(cuò)誤的模型對象進行校正，校正后的模型對象滿足Halfedge數據結構。當模型不閉合時，可能出現不能截面或不能進行布爾運算等問題，因此需要通過流形矯正將模型進行規范化處理。

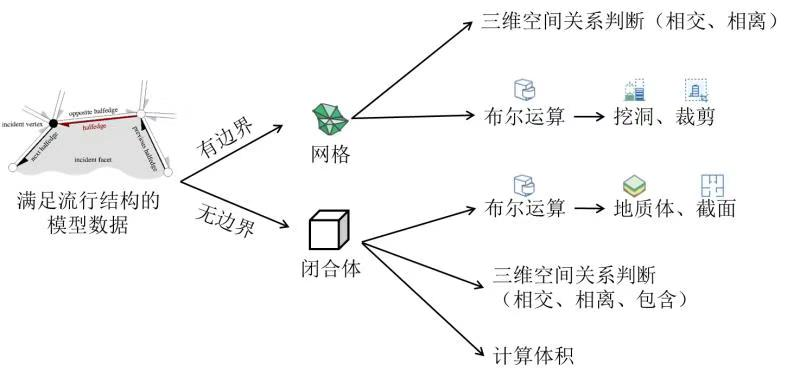

滿足流形結構的數據模型

BIM數據性能優化

1.實例化技術

實例化技術適用于重復模型較多的情況，相同的幾何模型只需繪制一次，降低了顯卡等硬件設備的壓力。

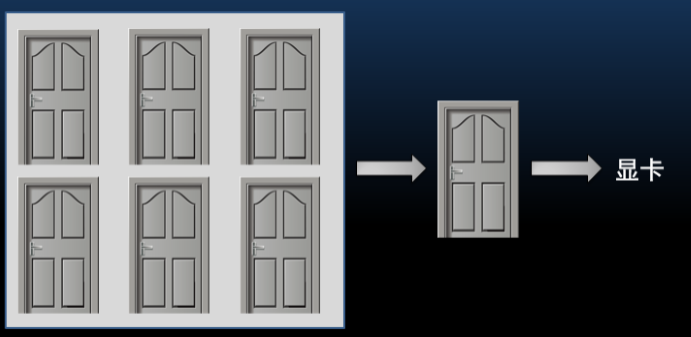

實例化示意圖

在實際的項目實踐中，如下圖所示，通過實例化技術，將7.4萬對象18G的BIM緩存減少至22M，保留實例化信息，提升加載性能。

實例化示意圖

2.LOD

LOD技術即Levels of Detail的簡稱，意為多細節層次。LOD技術是指根據物體模型的節點在顯示環境中所處的位置和重要度，決定物體渲染的資源分配，降低非重要物體的面數和細節度，從而獲得高效率的渲染運算。

當三維場景拉近看的時候，模型表現的非常精細；當瀏覽整個場景的時候，模型只需要以較粗糙的方式顯示即可，這樣最大程度的優化了資源的占用，提高了整個三維場景的性能。

3.結構輕量化

結構輕量化是指將模型的某些骨架進行刪除或者簡化。不同領域BIM數據的精細程度也不盡相同。對GIS應用來說，根據項目實際需求，將BIM數據導入到三維GIS平臺需要進行不同程度的輕量化操作。

SuperMap產品中提供了多種BIM輕量化和三角網的操作，包括：提取外殼(外殼和內部分離)、三角網簡化、子對象簡化(刪除)、刪除重復頂點、計算(刪除)法線、模型拆分、模型合并等諸多實用功能。

BIM與多元數據融合

傾斜攝影、激光點云等三維技術的發展降低了數據獲取門檻和采集成本，提升了數據更新頻率；BIM技術的發展為三維GIS提供了更為精細的三維模型，使得大量三維數據的獲取成為可能。伴隨著不斷積累的大規模三維數據，多源數據的融合匹配就顯得尤為重要。

隨著數據采集技術的迅速發展，空間多源數據的產生為GIS數據的集成與應用帶來了新的挑戰。實現海量、不同來源、不同分辨率空間數據的高效融合，對降低GIS應用系統的建設成本、提高空間數據的使用效率具有重要的現實意義。

SuperMap 3D Designer三維地理設計引擎進一步加強了對傾斜攝影模型、TIN地形、BIM等數據的構建、運算和處理能力，從而突破了傳統GIS軟件在多源三維空間數據融合和分析計算等方面的局限，幫助用戶構建精準的大規模三維場景，解決了GIS應用底層數據處理環節的各種疑難問題，有效縮短項目的建設周期。

多源數據在三維場景中進行融合匹配，首先是坐標轉換和數據配準，將BIM、傾斜攝影模型、點云等與其他GIS數據合并到一個坐標系。超圖提供各種三維數據的坐標投影轉換，包括：模型、柵格、影像、點云、傾斜攝影模型等。

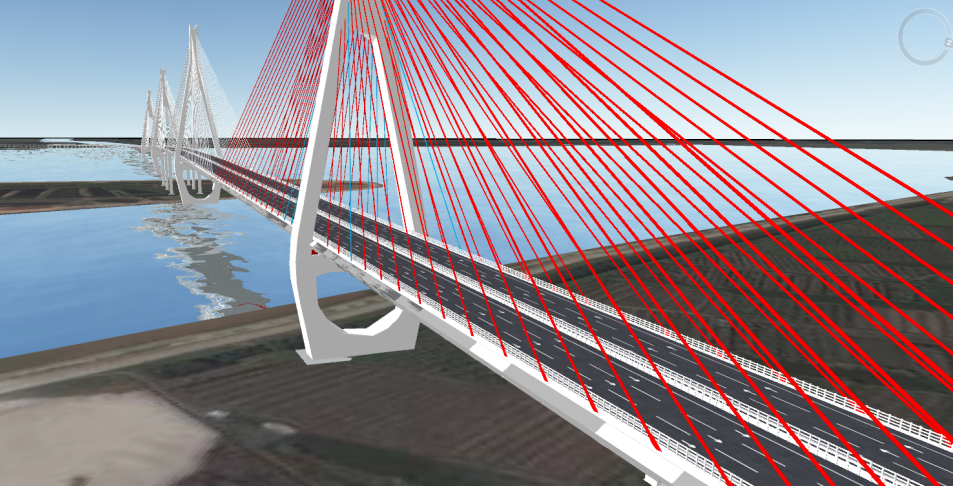

BIM數據與水面數據融合

BIM+游戲引擎

超圖三維GIS游戲引擎開發平臺（SuperMap Scene SDKs for game engines），通過SuperMap Pro插件實現在游戲引擎上加載和展示GIS數據，通過工具鏈提供從數據生產到數據發布全流程一體化的功能。

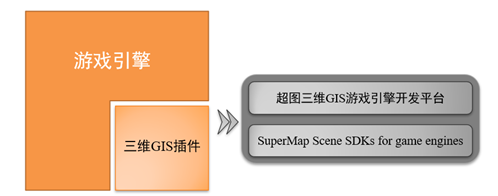

SuperMap GIS與游戲引擎之間的關系

SuperMap Pro插件是基于SuperMap Scene SDKs for game engines 在Unity 編輯器中的插件工具，它界面友好、簡單易用，支持影像、地形、傾斜攝影模型、人工模型、BIM 等多種海量 GIS空間數據的本地、在線瀏覽，圖層控制，查詢，空間分析等多種功能。

1.GIS數據可視化

在游戲引擎上增加S3M圖層，支持多源、大規模在線/離線實景三維數據的加載顯示；增加三維地球，支持本地/在線的地形、影像數據。

2.交互操作

在大規模、多源異構三維數據可視化的基礎之上，平臺提供了屬性查詢、BOX裁剪以及飛行定位等能力。

GIS賦能BIM升維CIM

超圖信息CIM平臺依托新一代二三維一體化GIS平臺，有機融合SuperMap BIM+GIS能力，實現對BIM數據的統一匯聚、處理、管理，保證數據“進得來、管得住、出得去、用得好”，為城市多維度全生命周期管理提供從數據到功能到服務的全方位支撐能力，全面賦能城市規劃、建設、管理、運營、服務等一系列CIM+應用。

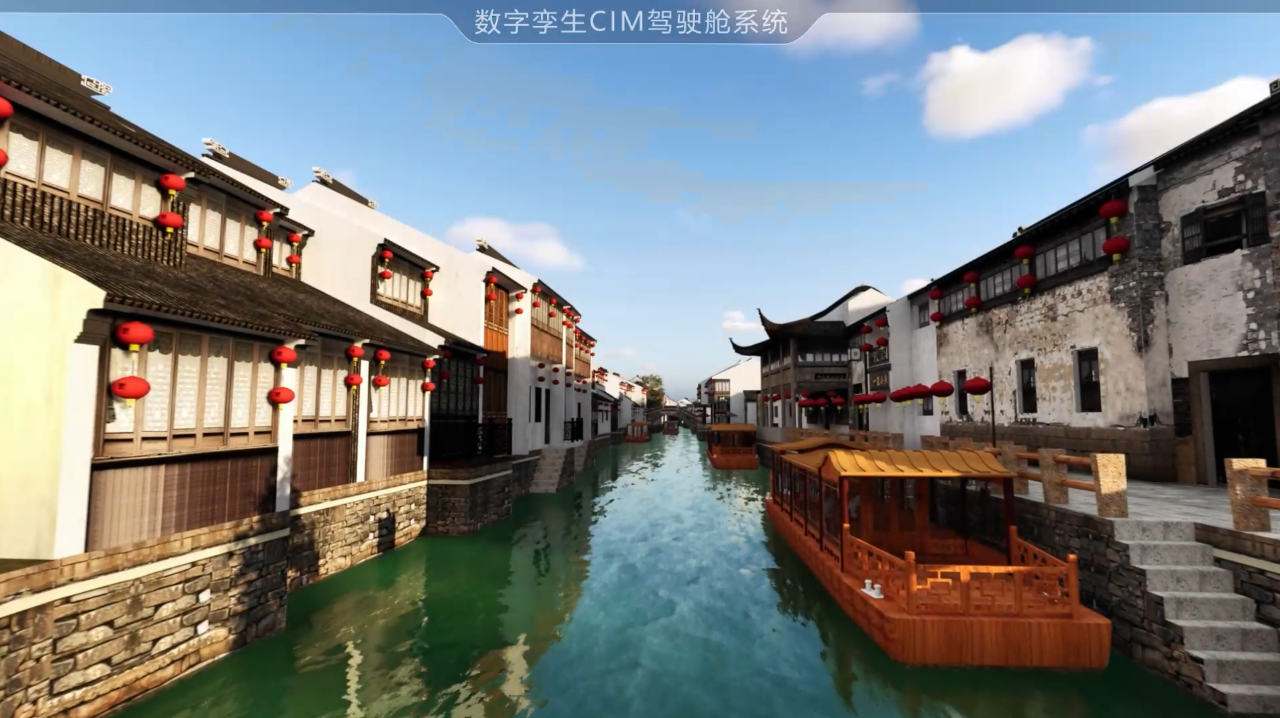

基于游戲引擎BIM數據可視化
